Разводка труб

Есть два типа ошибок в строительстве. Те, которые можно исправить. И те, которые остаются с вами на десятилетия. Неправильная разводка труб — это как раз второй случай. Переделать её потом можно, только если вскрывать стены, снимать отделку и заливать полы заново. А это дорого, грязно и долго.

Поэтому разводка коммуникаций делается один раз. И делается правильно. С запасом, с доступом к узлам, с пониманием того, где что будет стоять. Давайте разберёмся, как это сделать.

Схемы разводки: две стратегии, один выбор

В частном доме используются две основные схемы разводки труб. И выбор между ними определяет, насколько удобно будет пользоваться водой и теплом.

Тройниковая схема (последовательная). От магистральной трубы отходят ответвления к каждому потребителю. Просто, дёшево, требует меньше труб. Но когда вы включаете два крана одновременно, давление падает. Вода из душа становится еле тёплой, если кто-то открыл кран на кухне.

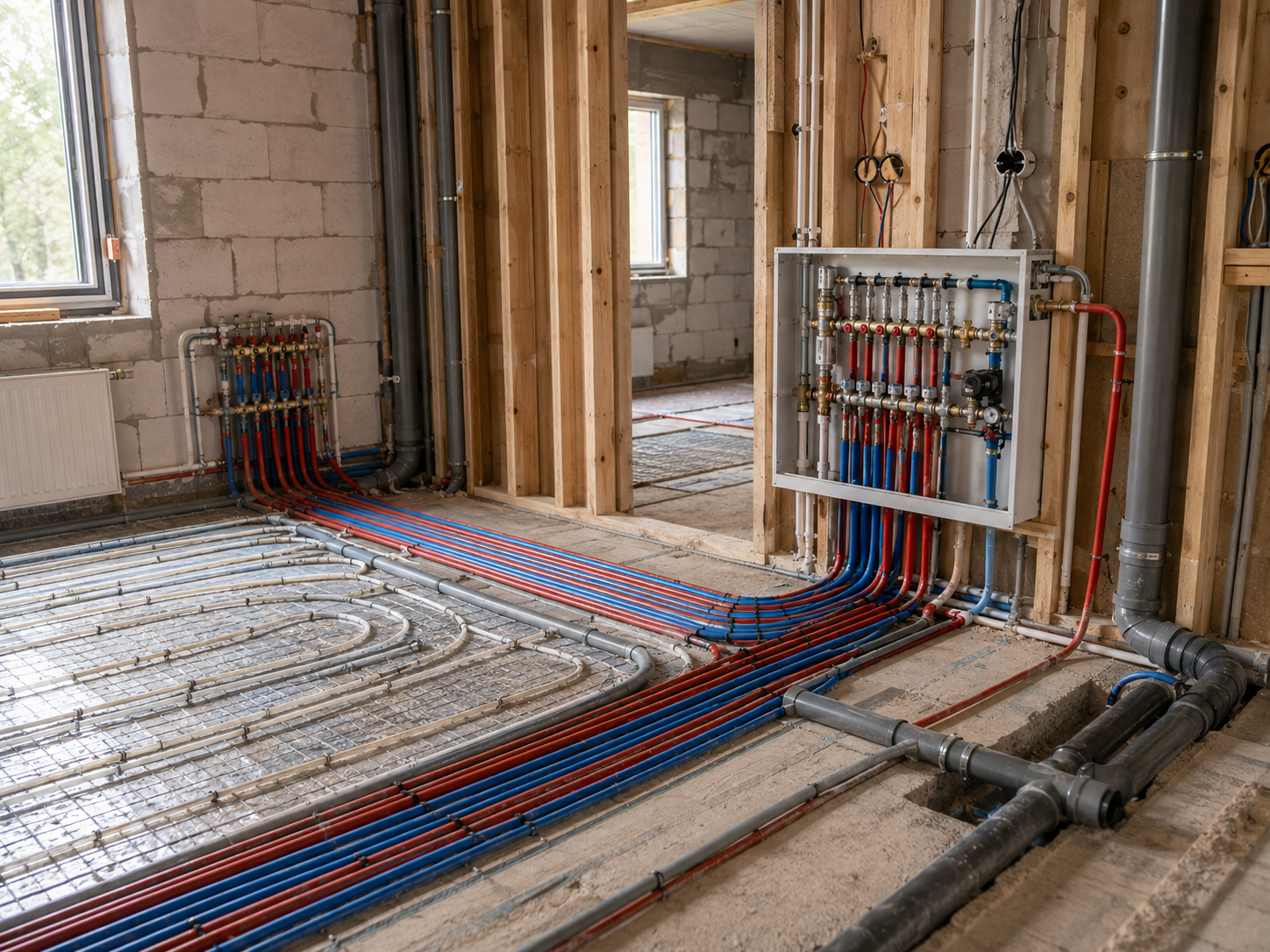

Коллекторная схема (лучевая). От коллектора к каждому потребителю идёт отдельная труба. Давление стабильное в любой точке. Можно отключить одну ветку для ремонта, не выключая воду во всём доме. Труб больше, стоимость выше. Но комфорт на порядок выше.

Для постоянного проживания коллекторная схема — правильный выбор. Тройниковая подходит для небольших домов и дач.

Где прокладывать: скрыто или открыто

Трубы можно спрятать в стены или в пол. Или оставить открытыми. У каждого варианта есть логика.

Скрытая прокладка. Трубы в стенах, в стяжке пола, под отделкой. Красиво, ничего не видно, не мешает. Но если случится протечка — вскрывать стену. Поэтому скрытые коммуникации должны быть без соединений внутри стен. Цельная труба от коллектора до потребителя — единственный вариант.

Открытая прокладка. Трубы видны. Менее эстетично, но доступ есть всегда. Протечку видно сразу, ремонт занимает час. Для технических помещений — разумный выбор.

Что важно знать о материалах

Трубы бывают разными. И выбор материала — это не про цену, а про надёжность.

Металлопластик. Гнётся, держит форму, прост в монтаже. Подходит для водоснабжения и отопления. Соединения на фитингах — слабое место. Если затянуть неправильно — будет течь. Требует аккуратного монтажа.

Полипропилен. Сваривается, получается монолитное соединение. Надёжно, долговечно, не боится коррозии. Но не гнётся, нужны фитинги для поворотов. Требует специального инструмента для сварки. Отличный выбор для скрытой прокладки.

Медь. Дорого, но надёжно. Служит десятилетиями, не боится замерзания в определённых пределах. Монтаж сложный, требует профессионала.

Водоснабжение: как развести воду по дому

Начинается с ввода в дом. Труба должна проходить ниже глубины промерзания. Ввод — с уклоном в сторону колодца или скважины, чтобы можно было слить воду на зиму.

После ввода — гидроаккумулятор и система фильтрации. От них — магистраль к коллектору. Коллектор ставится в сухом, тёплом месте. От коллектора — трубы к каждому потребителю: ванная, кухня, полив, туалет.

Горячая вода разводится отдельно. От бойлера или двухконтурного котла к тем же точкам.

Отопление: как развести тепло по комнатам

Система отопления начинается с котла. От него — подающая труба к радиаторам или тёплому полу. И обратная труба — возвращает остывшую воду в котёл.

Схема разводки зависит от типа системы. Двухтрубная система — подача и обратка идут отдельно к каждому радиатору. Лучший вариант для частного дома. Однотрубная — вода проходит через все радиаторы последовательно. Проще и дешевле, но последние батареи будут холоднее первых.

Для тёплого пола — отдельный коллектор с регулировкой температуры на каждую зону. Пол должен быть спроектирован так, чтобы в нём не было стыков труб.

Канализация: правила, которые нельзя нарушать

Канализация — самая строгая система. Здесь ошибки видны сразу — запахом или засорами.

Уклон труб — 2–3 см на метр. Это критично. Меньше — вода будет стоять. Больше — вода уходит, а твёрдые частицы остаются.

Диаметр труб: стояки — 100–110 мм, отводы к сантехнике — 50 мм.

Фановая труба — обязательно. Выводится на крышу, снимает разрежение в системе, чтобы вода уходила без бульканья.

Сравнение схем разводки

Что важно помнить

• Планируйте разводку до заливки полов и отделки стен. После будет поздно.
• Используйте коллекторную схему для постоянного проживания.
• Не экономьте на материалах — замена труб в стенах стоит дороже, чем качественная труба.
• Все соединения должны быть доступны. В стенах — только цельные трубы.
• Канализация — уклон 2–3 см на метр. Это железное правило.

Заключение

Разводка труб делается один раз. На десятилетия. Поэтому подходите к этому этапу как к фундаменту. Внимательно, с запасом, с пониманием. И тогда вы не будете переделывать. Не будете взламывать стены. Не будете жалеть, что сделали не так. Всё будет работать, как надо. С первого раза.
