Выбор кабелей и щитков

Выбор кабеля и щитка — это не «что подешевле взять». Это основа безопасности всей электрической системы. Ошибка здесь — это перегрев, короткое замыкание и пожар. Поэтому подходить к этому нужно жёстко, без компромиссов.

Часть 1. Выбор кабеля

Кабель — это не просто провод. Это три параметра, которые нужно правильно подобрать.

Сечение. Чем больше ток, тем больше сечение. Зависимость прямая, но с запасом.

Сечение (мм²) по меди — максимальный ток:

• 1.5 мм² — до 4 кВт.
• 2.5 мм² — до 6 кВт.
• 4 мм² — до 8 кВт.
• 6 мм² — до 11 кВт.
• 10 мм² — до 17 кВт.
• 16 мм² — до 22 кВт.

Материал. Только медь. Алюминий — прошлый век. Он окисляется, греется, ломается на изгибах. Даже если предлагают «бесплатно» — откажитесь.

Жилы. Многожильный — для гибких соединений, розеток, переносок. Одножильный — для стационарной проводки, прокладки в стенах. Для дома нужен одножильный.

Маркировка. ВВГнг-LS — бронированный, негорючий, с низким дымообразованием. Это стандарт для жилых домов. Ищите именно его.

Часть 2. Как рассчитать сечение на практике

Берёте мощность прибора, делите на напряжение (220 В). Получаете ток. Дальше выбираете сечение с запасом.

Пример: духовка — 3.5 кВт. 3500 Вт / 220 В = 16 А. Берём кабель 2.5 мм² (до 25 А). Это с запасом.

Для розеточной группы — кабель 2.5 мм², если нагрузка не превышает 6 кВт. Если на кухне будет несколько мощных приборов — 4 мм² на отдельную линию.

Часть 3. Влияние длины кабеля

Это параметр, который забывают. На длинных линиях падает напряжение. При длине более 50 метров сечение увеличивается на шаг.

Пример: кабель 2.5 мм² на 20 метрах держит 6 кВт. На 80 метрах — уже не держит. Нужно 4 мм² или даже 6 мм².

Правило: если расстояние от щитка до потребителя больше 30 метров — считайте падение напряжения. Для освещения это особенно важно — свет будет тускнеть в конце линии.

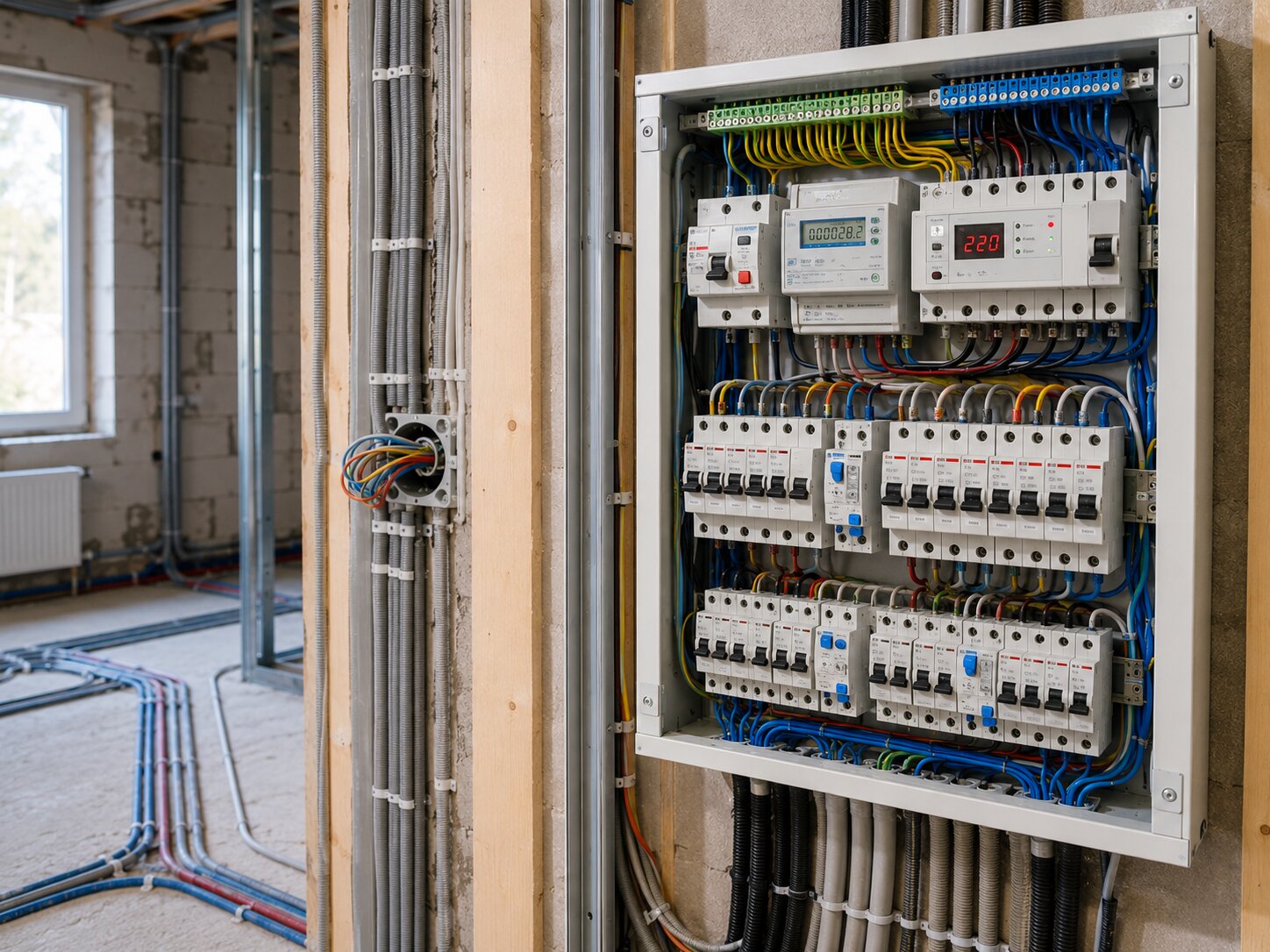

Часть 4. Выбор распределительного щитка

Щиток — это сердце электрики. В нём собираются автоматы, УЗО, реле напряжения, счётчик.

Тип щитка:

• Металлический — для ввода, если щиток на улице. Прочный, защищён от механических повреждений.
• Пластиковый — для внутренней установки. Лёгкий, удобный, монтируется в нишу.

Количество модулей. Щиток покупается с запасом. Если сейчас нужно 12 модулей, берите на 18–24. Потом добавите реле напряжения, дополнительные автоматы, диммеры.

Схема сборки щитка:

• Вводной автомат (главный рубильник).
• УЗО противопожарное (100–300 мА) — на всю сеть.
• Счётчик электроэнергии.
• Реле напряжения — защита от скачков, отключает при превышении 265 В.
• Групповые автоматы и УЗО на каждую линию (30 мА).

Часть 5. Автоматы и УЗО: чем отличаются

Автомат защищает кабель от перегрева и короткого замыкания. УЗО защищает человека от поражения током.

• Автомат — ток (А): 16 А, 25 А, 32 А.
• УЗО — ток утечки (мА): 30 мА — для человека, 100–300 мА — противопожарное.

Для розеток в доме обязательно УЗО 30 мА. Для ванной — 10 мА, если есть возможность.

Таблица соответствия сечения кабеля и автомата

Часть 6. Распределение автоматов по группам

Пример для частного дома:

• Группа 1: розетки 1-го этажа (2.5 мм², 25 А, УЗО 30 мА).
• Группа 2: розетки 2-го этажа (2.5 мм², 25 А, УЗО 30 мА).
• Группа 3: кухня, мощная техника (4 мм², 32 А, УЗО 30 мА).
• Группа 4: освещение 1-го этажа (1.5 мм², 16 А, автомат).
• Группа 5: освещение 2-го этажа (1.5 мм², 16 А, автомат).
• Группа 6: бойлер, насосы, котёл (2.5 мм², 25 А, УЗО 30 мА).
• Группа 7: гараж, улица (2.5 мм², 25 А, УЗО 30 мА).

Часть 7. Чего не делают хорошие электрики

• Не ставят автомат на 16 А на кабель 2.5 мм² при коротком замыкании — он может не успеть сработать до возгорания, так как кабель держит ток 27 А, а автомат срабатывает при перегрузке 25 А. В этом случае защита неэффективна.
• Не соединяют медь с алюминием напрямую — в месте контакта возникает окисление, которое прогрессирует в нагрев и разрушение соединения. Используют переходные колодки или муфты.
• Не экономят на УЗО — при токе утечки выше 30 мА УЗО не защищает человека от поражения, что делает его бесполезным.
• Не закладывают один кабель на несколько мощных потребителей — перегрузка: через некоторое время кабель перегреется и разрушится изоляция.

Заключение

Правильный выбор кабеля и щитка — это основа безопасности. Считайте сечение, закладывайте запас, не экономьте на УЗО и реле напряжения. И всегда помните: лучше заплатить за качественный кабель один раз, чем менять его после пожара. Или — проще — не иметь повода для замены.
